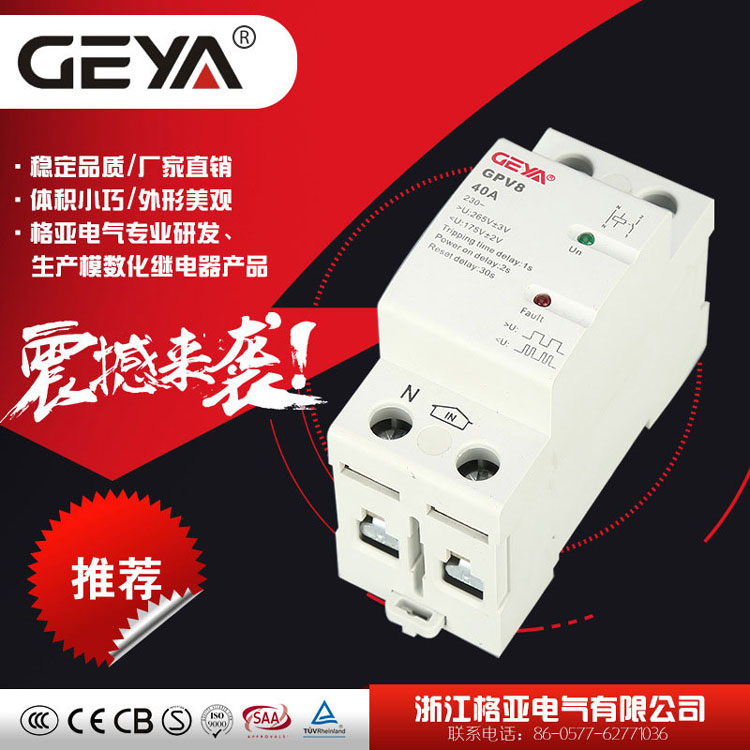

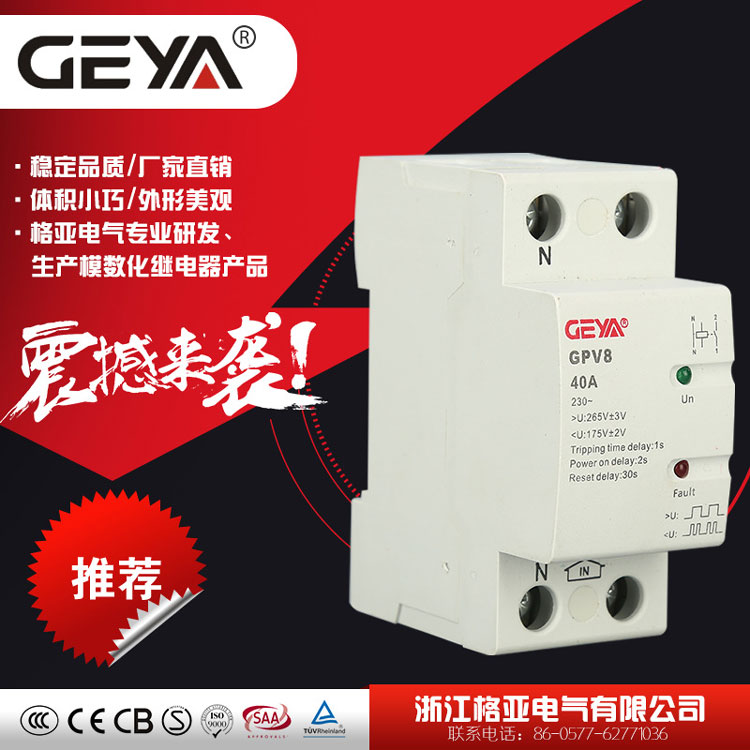

概述
■適用范圍：
自復式過欠壓保護器適用于單相交流電壓220V，頻率50Hz，額定工作電流60A及以下的用戶或負載。作為由中性線故障引起的單相線路過欠電壓對單相用電設備的保護。主要用于住宅分戶箱或需要保護單相用電設備的配電線路的保護。
■特點及優勢：
-雙匯流排設計更強接線能力
-上進線/下進線可選
-可以實現自啟動和自復位功能
-三相型號具有斷線、相序檢測功能
-監控自身工作電壓,真有效值測量
-高精度：1%
■應用
-家用設備的過電壓和欠電壓保護。
■ 功能特點
- 電源電壓測量保護（真有效值電壓測量）。
- 雙匯流排設計更強接線能力。
- 可以實現自啟動和自復位功能。
- 電壓測量精度≤1%。
- 三相型號具有斷線、相序檢測功能。
- 故障狀態可以通過LED顯示。
- 安裝在35mm標準導軌上。

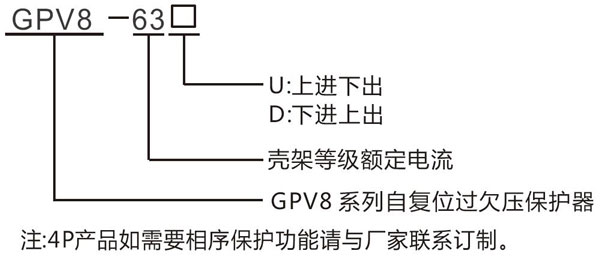

型號及含義
主要技術參數
| 2P | 4P | |
| 額定電源電壓 | AC220V | AC220V(L-N) |
| 額定電源頻率 | 50/60Hz | |
| 額定電流 | 32A、40A、63A（阻性） | 63A（阻性） |
| 過電壓動作值 | 265V | 265V(L-N) |
| 過電壓復位值 | 257V | 257V(L-N) |
| 欠電壓動作值 | 175V | 175V(L-N) |
| 欠電壓復位值 | 180V | 180V(L-N) |
| 動作延時時間 | 1s(過、欠壓),0.1s(斷相、相序) | |
| 上電延時時間 | 2s | |
| 復位延時時間 | 30s | |
| 電壓測量誤差 | ≤1% | |
| 延時誤差 | ±10%+0.1s | |
| 額定絕緣電壓 | 250V | |
| IP等級 | IP20 | |
| 污染等級 | 3 | |
| 電氣壽命 | 105 | |
| 機械壽命 | 106 | |
| 海拔高度 | ≤2000m | |
| 工作環境溫度 | -5℃～40℃ | |
| 允許的相對濕度 | ≤50%（40℃）（無凝露） | |
| 存儲溫度 | -25℃～55℃ | |
| 導軌標準 | 寬度35mm（IEC/EN60715） | |

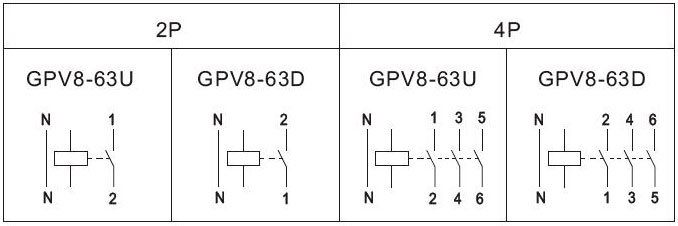

接線圖

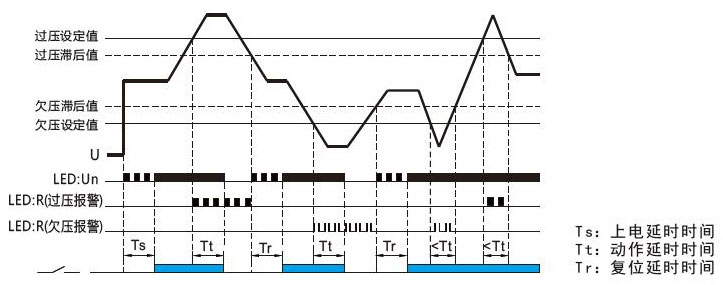

功能圖

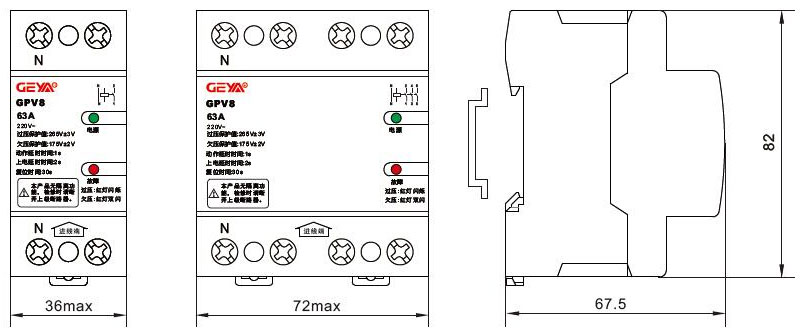

外形及安裝尺寸

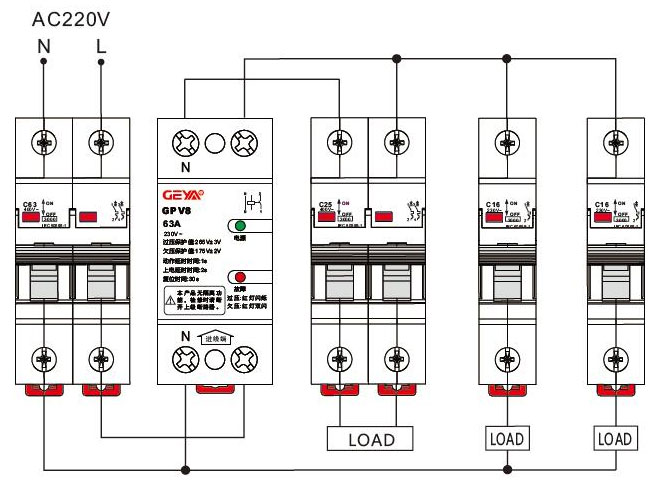

應用示例
